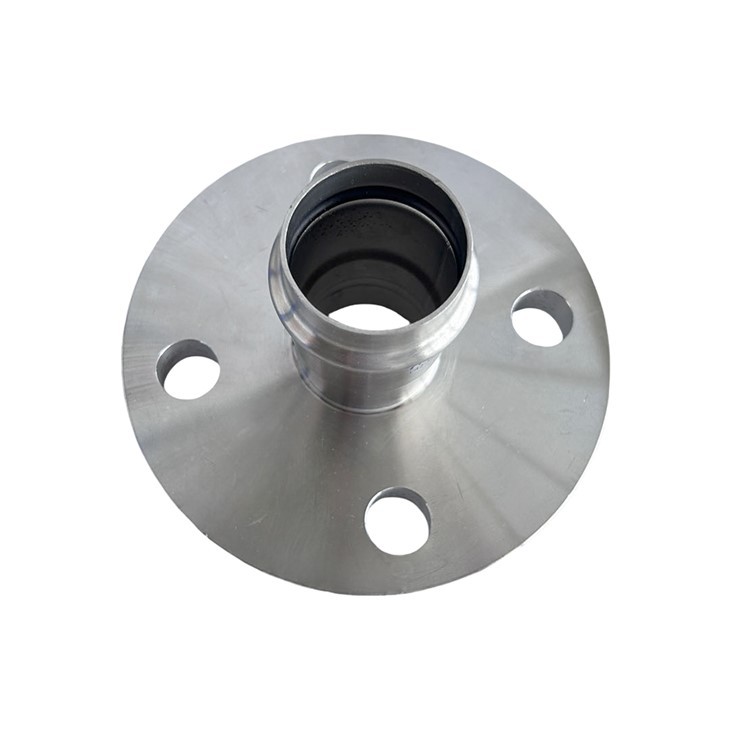

اضغط x تركيبات الصحافة السباكة الفولاذ المقاوم للصدأ ذات حواف
تسمح أداة اقتران الفلنجة بالتوصيل المباشر للفلنجات PN16 أو PN25.
توفر تركيبات Franta Inox Press اتصال أنابيب اقتصاديًا وموثوقًا يمكن استخدامه في الأسواق التجارية والصناعية والسكنية ؛ مما يلغي الحاجة إلى استخدام الطرق التقليدية في اللحام والنحاس.
تم تصميم تركيبات Franta Press الفولاذية للاستخدام مع أنابيب الفولاذ المقاوم للصدأ EN10312 و ASTM A312 و JIS G3448 بأحجام ½ "إلى 4".
بعد التأكيد البصري لكل اتصال ، يمكن إجراء اختبار ضغط النظام وفقًا لمتطلبات الكود المحلي.
|

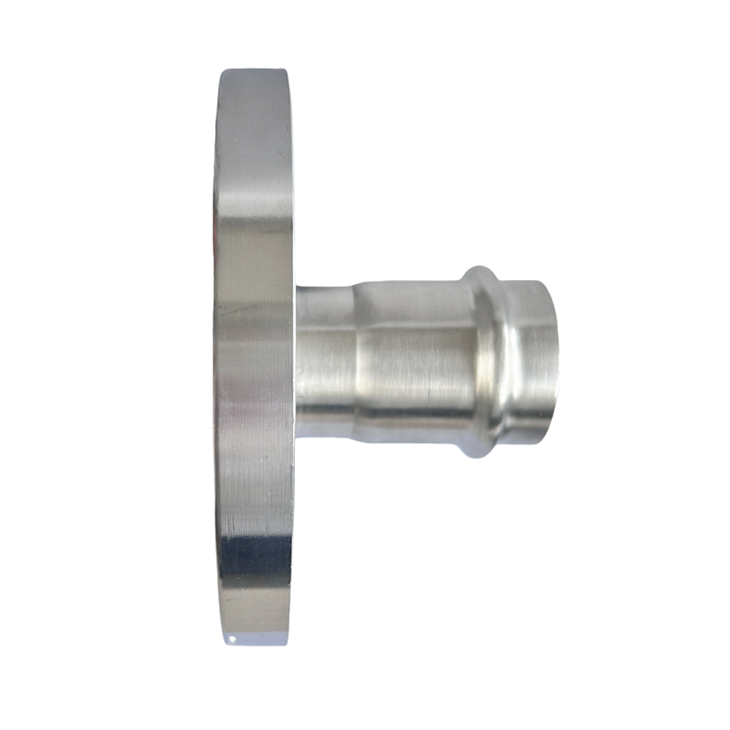

2 |
محول شفة Pro Press |
NPS (بوصة) |
الحجم (مم) |
أ (مم) |
Z (مم) |
|
|
1/2 |
15 |
46.0 |
24.0 |
|
|
3/4 |
22 |
62.0 |
36.0 |
||
|
1 |
28 |
76.0 |
44.0 |
||
|
1-1/4 |
35 |
87.0 |
49.0 |
||
|
1-1/2 |
42 |
108.0 |
62.0 |
||
|
2 |
54 |
129.0 |
73.0 |
||
|
حجم كبير |
|||||
|
2-3/4 |
76.1 |
163.0 |
103.0 |
||
|
3-1/2 |
88.9 |
191.0 |
121.0 |
||
|
4 |
108 |
220.0 |
138.0 |
||
سمات:
عناصر الختم EPDM المعتمدة من WRAS
للاستخدام مع أنابيب EN10312
الفولاذ المقاوم للصدأ رقم 1.4404 (AISI 316L)
اضغط على أنبوب التوصيل المناسب
معتمد لأكثر من 6000 مشروع مختلف
وصلات مواسير غير قابلة للصدأ خالية من الرصاص
ضغط التشغيل: حتى 25 بار.
درجة حرارة التشغيل:
-20 درجة - 110 بواسطة EPDM O-ring
-20 درجة - 200 بواسطة FPM O-ring
موصل شفة وصلات الضغط 304 / 316L مناسب لأنابيب الفولاذ المقاوم للصدأ في معيار EN10312:
|
15 ملم |
18 ملم |
22 ملم |
28 ملم |
35 ملم |
42 ملم |
54 ملم |
76.1 ملم |
88.9 ملم |
108 ملم |
يؤدي الضغط ببساطة من أداة ضغط إلى شد الحلقة O على الأنبوب ، مما يضمن ختمًا نظيفًا ومقاوم للماء في ثوانٍ بدون لهب أو لحام أو تدفق. يحتوي كوع الضغط 90 على وصلات ضغط. يوفر التركيب طريقة لتغيير اتجاه خط الأنابيب بمقدار 90 درجة كوع.
